車の心臓部、トルクコンバーターの性能を徹底解説

車の心臓部、トルクコンバーターの性能を徹底解説

滑り具合と力の増幅

車は、停止状態から動き出す時、そして速度を上げていく時に、大きな力が必要です。エンジンの動力を効率よくタイヤに伝えるために、トルクコンバーターという装置が重要な役割を果たしています。このトルクコンバーターの働きを理解する上で欠かせないのが、「滑り具合」と「力の増幅」という二つの概念です。

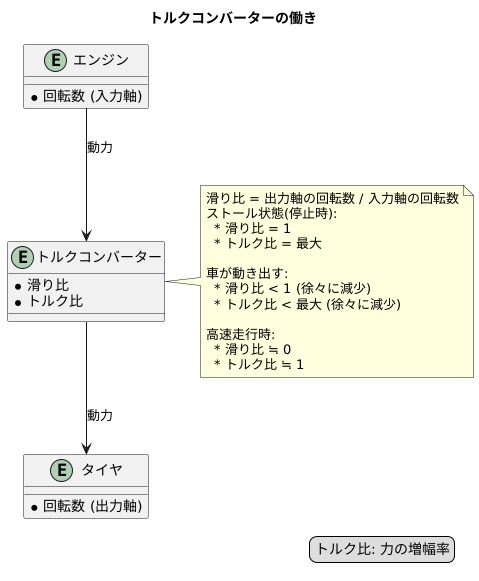

滑り具合は「滑り比」という数値で表されます。これは、エンジンの回転数(入力軸の回転数)に対して、タイヤにつながる軸(出力軸の回転数)がどれだけ回転しているかを比率で示したものです。車が完全に停止している状態、つまり動いていない状態(ストール状態)では、出力軸は回転していないため、滑り比は１となります。この時、トルクコンバーターは力の増幅を最大限に行います。つまり、エンジンからの力を何倍にも増幅させてタイヤに伝えるのです。この力の増幅は「トルク比」という数値で表され、ストール状態ではトルク比も最大値になります。これにより、停止状態から力強くスムーズに発進することが可能になるのです。

車が動き出すと、出力軸も回転し始めます。それに伴い、滑り比は１より小さくなっていきます。同時に、トルク比も徐々に減少していきます。つまり、速度が上がるにつれて、トルクコンバーターによる力の増幅効果は小さくなっていくのです。最終的には、エンジンの回転数とタイヤにつながる軸の回転数がほぼ一致する状態になり、滑り比はほぼ０に近づきます。この時、トルク比も１に近づき、トルクコンバーターの増幅効果はほぼなくなります。

この滑り比とトルク比の関係は、グラフで視覚的に理解することができます。トルクコンバーターの性能を表すグラフ(性能曲線)では、横軸に滑り比、縦軸にトルク比をとります。このグラフを見ると、滑り比が小さくなるにつれてトルク比も減少していく様子がはっきりと分かります。この性能曲線は、トルクコンバーターの特性を理解する上で非常に重要な情報源となります。

効率的な動力伝達

車の動きを生み出すには、エンジンの力をタイヤに伝える必要があります。この動力伝達において、トルクコンバーターは重要な役割を果たします。トルクコンバーターの働きを理解する上で、「効率」は欠かせない要素です。

トルクコンバーターの効率は、エンジンの回転力をどれだけ無駄なくタイヤに伝えているかを示す尺度です。具体的には、トルク比に滑り比を掛けた値で表されます。トルク比とは、エンジンからの回転力をトルクコンバーターがどれだけ増幅させているかを表す値です。一方、滑り比とは、トルクコンバーター内部の回転速度差を表す値で、この差が大きいほどエネルギーの損失が大きくなります。つまり、効率を高めるには、トルク比を大きく、滑り比を小さくすることが理想です。

トルクコンバーターは、液体を使って動力を伝達する仕組みです。液体の流れを利用することで、滑らかな発進や加速を可能にしています。しかし、液体を使う以上、どうしても摩擦や抵抗が生じ、エネルギーの一部が熱に変換されて失われてしまいます。これは、トルクコンバーターの効率を低下させる要因となります。

近年の技術革新により、トルクコンバーターの効率は飛躍的に向上しています。羽根の形状や液体の種類、制御技術の改良など、様々な工夫が凝らされています。これらの技術により、エネルギー損失を最小限に抑え、より多くの動力をタイヤに伝えることが可能になりました。

トルクコンバーターの性能は、「性能曲線」と呼ばれるグラフで確認できます。このグラフには、効率と滑り比の関係が示されており、どの滑り比で最も効率が良くなるかを一目で把握できます。一般的に、滑り比が小さければ小さいほど効率は向上しますが、同時にトルク比も小さくなるため、力強い加速は得にくくなります。逆に、滑り比が大きくなるとトルク比は大きくなりますが、効率は低下します。したがって、効率と加速性能のバランスを考慮した設計が重要になります。

伝達容量の目安

車を走らせるためには、エンジンの力を車輪に伝える必要があります。その役割を担う装置の一つに、トルクコンバーターというものがあります。これは、エンジンの回転力を滑らかに車輪に伝えるための、いわば変速機のような役割を果たす装置です。このトルクコンバーターを選ぶ際に、エンジンの出力トルクに見合った「容量係数」を考慮することが重要になります。

この容量係数とは、トルクコンバーターがどれだけのトルク、つまり回転する力を伝えられるかの目安となる数値です。具体的には、エンジンの入力軸トルクを入力回転数の二乗で割って算出します。この容量係数が適切でないと、車の走りに様々な悪影響を及ぼします。

例えば、容量係数が大きすぎる場合を考えてみましょう。この場合、ストール回転数と呼ばれる、車が動き出す直前のエンジンの回転数が低くなってしまいます。これは、発進時にエンジン回転数が十分に上がらず、車がもたつく原因となります。まるで重い荷物を積んだトラックがなかなか発進できないようなイメージです。

逆に、容量係数が小さすぎる場合はどうなるでしょうか。この時は、エンジンの出力を十分に活かすことができなくなります。せっかく強力なエンジンを搭載していても、その力が車輪にうまく伝わらないため、加速性能が低下してしまいます。まるで軽快に走りたいのに足かせをつけられているような状態です。

このように、容量係数が適切でないと、スムーズな走行ができません。最適な容量係数を選ぶことで、エンジンの性能を最大限に引き出し、滑らかで力強い走りを得ることができます。エンジンの特性や車の用途、例えば乗用車なのかトラックなのかといった目的に合わせて、容量係数を慎重に選ぶ必要があるのです。

性能測定の重要性

車を動かす上で重要な部品の一つに、変速機があります。その変速機の中でも、自動変速機には、動力の伝達をスムーズにするための重要な装置であるトルクコンバーターが組み込まれています。このトルクコンバーターの性能をきちんと測ることは、車全体の性能を理解し、より良い車を作る上で欠かせません。 トルクコンバーターの性能を測るためには、動力計と呼ばれる装置を使います。これは、トルクコンバーターに入ってくる力の大きさや回転の速さ、そして出ていく力の大きさや回転の速さを正確に測ることができる装置です。

動力計で得られた数値は、ただの数値ではなく、滑り比やトルク比、効率、容量係数といった色々な性能指標を計算するための大切な材料となります。滑り比は、入ってくる回転の速さと出ていく回転の速さの差を表し、トルク比は入ってくる力の大きさと出ていく力の大きさの比率を表します。効率は、どれだけの動力が無駄なく伝わっているかを示す数値で、容量係数はトルクコンバーターの大きさと性能の関係を表す数値です。これらの指標を調べることで、トルクコンバーターの特性を詳しく知ることができます。

動力計を使った測定は、新しいトルクコンバーターを開発したり、今あるトルクコンバーターを改良したりする際に、とても重要な役割を担っています。高性能で壊れにくいトルクコンバーターを作るためには、動力計による測定は欠かせない工程です。測定で得られた数値は、性能曲線と呼ばれるグラフに描き表されます。設計者や技術者は、このグラフを見ながらトルクコンバーターの性能を分析し、より良い設計のための数値を決めていきます。 動力計による精密な測定があってこそ、スムーズで力強い走りを実現する、高性能な車が作れるのです。

まとめ

自動変速機の中核部品であるトルクコンバーターは、エンジンの回転力を滑らかに変速機へと伝えます。その性能は、いくつかの重要な指標を用いて評価されます。まず、滑り比は、トルクコンバーターの入力回転数と出力回転数の差を表す重要な値です。この差が大きいほど、トルクコンバーター内部で多くの滑りが発生していることを意味し、エンジンの力が効率的に伝達されていないことを示します。次に、トルク比は、出力される回転力が入力される回転力に対してどれだけ増幅されているかを示す指標です。発進時など大きな力が必要な場面では、トルクコンバーターはトルク比を高め、力強い加速を実現します。また、効率は、入力されたエネルギーに対して、どれだけ効率的に動力が伝達されているかを表します。効率が高いほど、燃費の向上に繋がります。さらに、容量係数は、トルクコンバーターの大きさを示す指標で、エンジンの特性に合わせて最適な容量係数を選択することが重要です。これらの性能指標を理解することで、目的に合ったトルクコンバーターを選ぶことができます。例えば、燃費を重視する場合は効率の高いものを、力強い加速を求める場合はトルク比の高いものを選択するといった具合です。高性能なトルクコンバーターを開発するためには、動力計を用いた正確な性能測定が欠かせません。動力計によって、様々な運転状況を模擬し、トルクコンバーターの性能を詳細に評価することができます。これらの指標に基づいて設計・開発された高性能なトルクコンバーターは、滑らかな発進と加速、そして快適な運転体験をもたらします。滑り比、トルク比、効率、容量係数、そして動力計による性能測定。これらの要素が緻密に組み合わさることで、私たちはスムーズで快適な運転を楽しむことができるのです。
