滑らかな回転：バーフィールド型等速ジョイント

滑らかな回転：バーフィールド型等速ジョイント

等速ジョイントとは

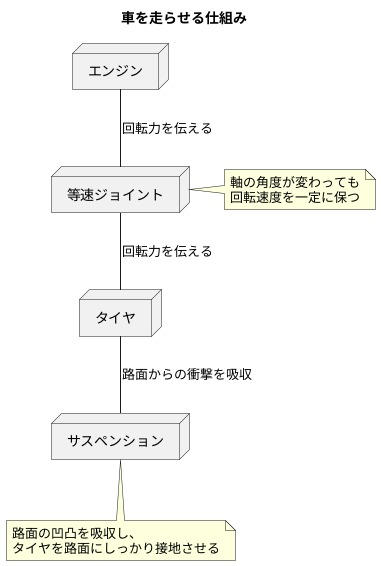

車を走らせるには、エンジンの力をタイヤに伝える必要があります。そのために回転する軸がエンジンからタイヤまで繋がっているのですが、タイヤはサスペンションによって上下左右に動きます。路面の凹凸を吸収し、タイヤを路面にしっかり接地させるためのサスペンションですが、この動きに合わせて軸の角度も変化します。角度が変わる軸でそのまま回転を伝えようとすると、回転速度にムラが生じてしまい、スムーズに走ることができません。そこで登場するのが等速ジョイントです。

等速ジョイントは、その名の通り、軸の角度が変わっても回転速度を一定に保つ特別な部品です。このおかげで、エンジンからの回転力はロスなくタイヤに伝わり、スムーズな加速や快適な走行が可能になります。

等速ジョイントには様々な種類がありますが、代表的なものとしてはボールジョイント式と三節式があります。ボールジョイント式は、球状の部品を使って動力を伝える仕組みで、構造が単純で小型軽量なことが特徴です。一方、三節式は、３つのジョイントを組み合わせた構造で、大きな角度変化にも対応できます。どちらの方式も、角度変化を吸収しながら滑らかに回転を伝えるという重要な役割を担っています。

もし等速ジョイントがなければ、どうなるでしょうか。軸の角度変化によって回転速度にムラが生じ、駆動軸から異音や振動が発生します。また、最悪の場合はジョイントが破損し、車は動かなくなってしまいます。快適な運転を支えるためには、等速ジョイントはなくてはならない重要な部品なのです。定期的な点検や交換を怠らず、常に良好な状態を保つように心がけましょう。

バーフィールド型の構造

バーフィールド型等速継ぎ手は、その独特な構造のおかげで、大きな角度の変化にも対応できる、優れた等速継ぎ手です。名前の由来ともなったイギリス人の発明家、バーフィールド氏によって考案されたこの機構は、駆動軸と従動軸の角度が大きく変化する前輪駆動車の関節部分などで広く使われています。

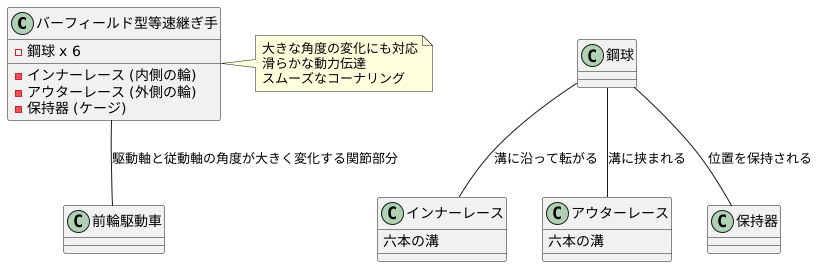

その中心となる部品は、内側の輪（インナーレース）と外側の輪（アウターレース）、そして動力を伝えるための六つの鋼球です。これらの鋼球は、ちょうどベアリングのように、滑らかな動きを支えています。さらに、これらの鋼球の位置を一定に保つための部品、保持器（ケージ）も重要な役割を担っています。

内側の輪は、球のような外側に向かって丸く膨らんだ形をしています。そして、その表面には、六本の溝が等間隔に刻まれています。この溝は、鋼球が転がるための道のような役割を果たします。外側の輪にも、内側の輪と同様に六本の溝が刻まれており、鋼球はこの二つの輪の溝に挟まれることで、動力を伝える役割を担います。

鋼球は、内側の輪と外側の輪の溝に沿って転がり、二つの軸の角度が変化しても滑らかに動力を伝えることができます。この巧みな構造によって、大きな角度の変化があっても、動力が途切れることなく、スムーズに伝達されるのです。例えば、車がカーブを曲がるとき、タイヤの角度は変化しますが、バーフィールド型等速継ぎ手はこの角度変化を吸収し、エンジンからの動力を途切れさせることなくタイヤに伝えます。これにより、前輪駆動車でもスムーズなコーナリングが可能になるのです。

前輪駆動車での役割

前輪駆動の車は、エンジンが生み出した力を前方の車輪に送って走ります。前輪は、車を左右に動かす操舵の役割に加え、道路の凸凹に合わせて上下にも動きます。このため、前輪駆動の車には、駆動軸と車輪をつなぎ、角度が変わってもスムーズに動力を伝える特別な部品が必要です。これが等速ジョイントです。

等速ジョイントにはいくつかの種類がありますが、前輪駆動車で多く使われているのが「バーフィールド型ジョイント」です。この部品は、車軸側の車輪に近い場所に配置されます。車輪側は、路面の状況に合わせて上下に動くサスペンションの影響で位置が大きく変わります。バーフィールド型ジョイントは、この大きな角度変化に柔軟に対応できるため、車輪側との接続に適しているのです。

バーフィールド型ジョイントは、内部に複雑な形状の部品が組み合わさっています。これらの部品が連動することで、車輪の角度が変わっても、動力が一定の速度で車輪に伝わり続けます。これにより、スムーズな加速と安定した走行が可能になります。

もし、このジョイントがなければ、車輪の角度変化によって動力の伝達にムラが生じ、スムーズに走ることができません。特に、ハンドルを切った状態で加速すると、ガタガタとした振動が発生したり、最悪の場合、部品が破損する可能性もあります。

このように、バーフィールド型ジョイントは、前輪駆動車の快適な走行に欠かせない重要な部品と言えるでしょう。前輪駆動車は、室内空間を広く確保できるという利点があり、現在多くの乗用車で採用されています。その背景には、この小さな部品が持つ高度な技術が隠されているのです。

他の等速ジョイントとの組み合わせ

車を動かすための仕組みの中で、動力をタイヤへ伝える役割を担う駆動軸には、角度を変えながら滑らかに回転を伝える工夫が凝らされています。その工夫の一つとして、等速ジョイントと呼ばれる部品が重要な役割を果たしています。等速ジョイントには様々な種類があり、それぞれの特性に合わせて使い分けられています。複数の種類の等速ジョイントを組み合わせることで、より効率的でスムーズな動力伝達を実現できるのです。

中でも、バーフィールド型ジョイントは、等速ジョイントとして広く知られていますが、単体で使用されることは少なく、他の種類の等速ジョイントと組み合わせて使われることが一般的です。前輪駆動車の場合、タイヤに近い車軸側にはバーフィールド型ジョイントが用いられ、回転を滑らかに伝えつつ、ハンドル操作によるタイヤの向きを変える動きに対応しています。バーフィールド型ジョイントは、角度の変化に強く、滑らかな回転の伝達に優れているため、このような場所に適しています。

一方、駆動軸のもう片側、変速機に近い側のファイナルギアと呼ばれる部分には、トリポード型ジョイントが採用されています。ファイナルギアは、エンジンの回転をタイヤに伝える最終段階の歯車装置で、駆動中に軸方向の伸縮が生じます。トリポード型ジョイントは、軸方向の動きの吸収に特化しており、この伸縮をスムーズに吸収することで、駆動軸への負担を軽減し、安定した動力伝達を可能にしています。

このように、バーフィールド型ジョイントの角度変化への対応能力と、トリポード型ジョイントの軸方向の動きへの対応能力を組み合わせることで、前輪駆動車の駆動システムは、より効率的でスムーズな動力伝達を実現しているのです。それぞれのジョイントの得意分野を活かすことで、快適な運転を支える高度な技術が実現されていると言えるでしょう。

耐久性と信頼性

自動車のなめらかな動きを支える部品のひとつに、速度を一定に保つための連結部分があります。これは、一般的に等速継手と呼ばれ、その中でもバーフィールド型継手は、頑丈な構造と高い精度で作られているため、耐久性と信頼性に優れていることで知られています。

自動車は、走る道や天候など、様々な環境で使用されます。時には、でこぼこ道や砂利道、あるいは雪道など、部品に大きな負担がかかる状況もあります。このような過酷な環境で、自動車が安全に、そして長く走り続けるためには、部品のひとつひとつが高い耐久性を備えていることが必要不可欠です。バーフィールド型継手は、このような厳しい条件下でも壊れにくく、安定した性能を発揮します。

さらに、自動車のスムーズな運転を維持するためには、継手が長期間にわたって安定した動きを保つことも重要です。バーフィールド型継手は、その精密な設計と製造技術により、長期間の使用でも劣化しにくく、なめらかな回転を維持し続けます。これにより、ドライバーは常に快適な運転を楽しむことができます。

このように、高い耐久性と信頼性を兼ね備えたバーフィールド型継手は、多くの自動車メーカーに採用されています。実績に裏付けられたその性能は、自動車の安全な走行と快適な運転に大きく貢献しており、自動車部品における重要な役割を担っていると言えるでしょう。
