操舵を支える要　セクターシャフト

操舵を支える要　セクターシャフト

操舵の仕組み

車を動かす時、思い通りに方向を変えるためにかじ取り装置は欠かせません。かじ取り装置は、運転席のハンドル操作をタイヤの角度変化に変える、複雑ながらも巧妙な仕組みです。その中心的な役割を担うのが、扇形をした歯車、セクタシャフトです。

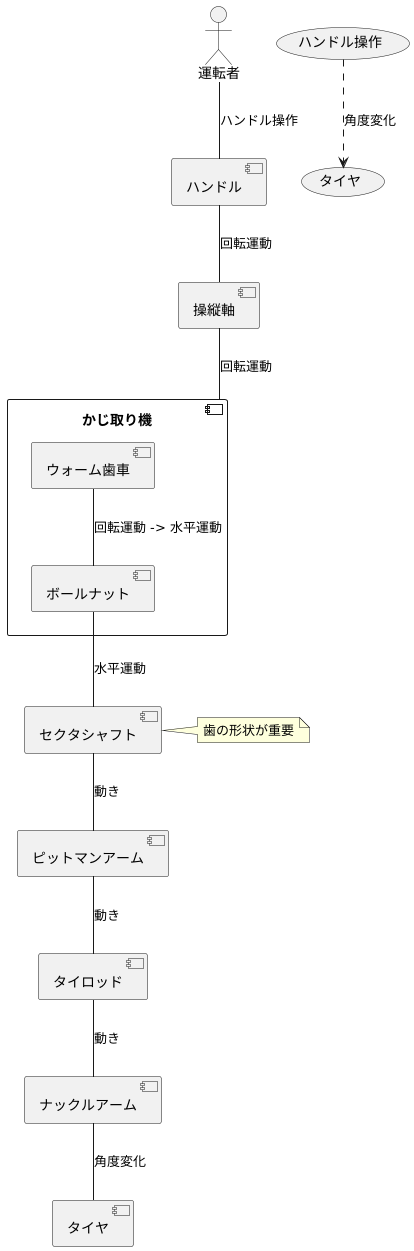

運転席でハンドルを回すと、その回転はまず操縦軸を通じてかじ取り機に伝わります。かじ取り機の中には、ウォーム歯車とボールナットと呼ばれる部品があり、これらがハンドルの回転運動を水平方向の動きに変えます。この水平方向の動きがセクタシャフトを押し、セクタシャフトに繋がっているピットマンアームという棒状の部品も一緒に動きます。ピットマンアームの動きは、タイロッドやナックルアームといった部品を経て、最終的にタイヤの向きを変えるのです。

セクタシャフトの歯の形状は、ハンドルを回す角度とタイヤの角度変化の割合を調整する上で重要です。セクタシャフトの歯の形が均一でないことで、ハンドルを大きく回した時はタイヤの角度も大きく変わり、小さく回した時はタイヤの角度も小さく変わるように設計されています。これにより、低速走行時のスムーズなかじ取りと、高速走行時の安定性を両立させているのです。

つまり、セクタシャフトは、ハンドル操作とタイヤの動きを繋ぐ重要な橋渡し役であり、安全で快適な運転を実現するために無くてはならない部品なのです。

セクターシャフトの役割

車は、運転者の意図した通りに動く必要があり、その動きを実現するために様々な部品が複雑に連携しています。その中で、舵取り機構の重要な部品の一つが、今回紹介する「扇形軸」です。「扇形軸」は、一見地味な部品ですが、車の動き、特にハンドルの操作感に大きな影響を与えています。

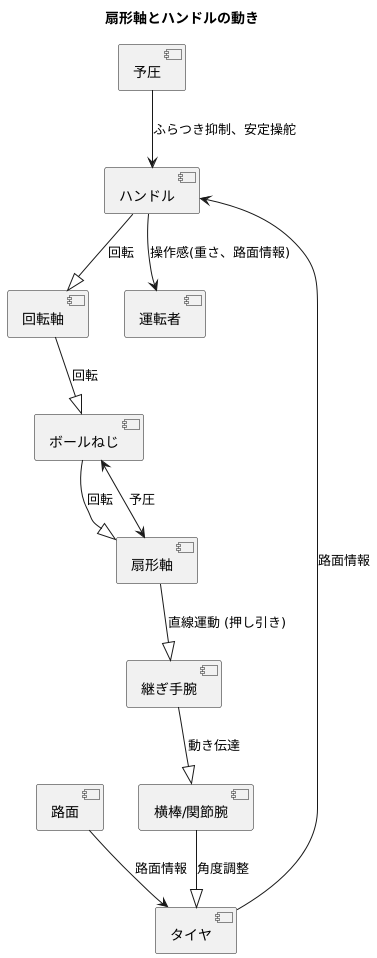

「扇形軸」の主な役割は、ハンドルを回した際の回転運動を、タイヤの向きを変える直線運動に変換することです。ハンドルを回すと、まず「回転軸」と呼ばれる棒が回転します。この回転は「ボールねじ」という部品を通して「扇形軸」に伝わり、「扇形軸」を回転させます。「扇形軸」は、その名の通り扇形をしているため、回転運動が扇の要の部分にある「継ぎ手腕」を押したり引いたりする直線運動に変換されます。「継ぎ手腕」は、「横棒」や「関節腕」といった部品を介してタイヤとつながっており、「扇形軸」の動きが最終的にタイヤの角度を調整します。

「扇形軸」は、単に回転運動を直線運動に変換するだけでなく、ハンドルの操作感にも影響を与えます。「扇形軸」と「ボールねじ」の間には、常に一定の力が加えられています。これは「予圧」と呼ばれ、ハンドル操作に適度な重さを与えます。「予圧」が適切であれば、路面の凹凸やタイヤのグリップ状態といった路面からの情報がハンドルを通じて運転者に伝わり、より正確な運転操作が可能になります。また、「予圧」はハンドルのふらつきを抑え、安定した操舵感を生み出すことにも貢献しています。このように、「扇形軸」は車の安全で快適な運転に欠かせない重要な部品と言えるでしょう。

プレロードの重要性

車を操る上で、ハンドルを切った時の重さや反応の速さ、そして路面の状態が手に伝わる感覚は、とても大切です。この感覚を左右する重要な要素の一つに、「プレロード」と呼ばれるものがあります。ハンドルを動かすための機構の中には、「セクターシャフト」と「ボールナット」という部品があり、この二つの部品の間には、常に一定の力が加えられています。これがプレロードです。

適切なプレロードが設定されていると、ハンドル操作にちょうど良い重さを感じ、路面から伝わる振動や抵抗を正確に感じ取ることができます。まるで路面と対話しているかのように、車の状態を把握しやすくなり、安全な運転に繋がります。

しかし、プレロードが不足している場合は、ハンドルが軽すぎ、路面からの情報がはっきりと伝わりません。まるで雲の上を走っているような感覚で、路面の凹凸やグリップの変化を感じ取ることが難しくなります。また、ハンドルがふらつきやすく、真っ直ぐ走るのも難しくなります。これは、タイヤの向きが安定せず、意図しない方向へ車が進んでしまう危険性があるため、安全運転上、大きな問題です。

反対に、プレロードが過剰な場合は、ハンドルが重くなり、操作に大きな力が必要になります。少しハンドルを動かすだけでも苦労し、長時間の運転では腕や肩に大きな負担がかかり、疲労が蓄積します。また、微妙なハンドル操作が難しくなり、思い通りの運転がしにくくなるため、安全な運転に支障をきたします。特に、狭い道や駐車する際など、細かいハンドル操作が必要な場面では、その影響が顕著に現れます。

このように、プレロードは、ドライバーの操作感や安全に運転するために非常に重要な要素です。適切なプレロードを保つためには、定期的な点検と調整が必要となります。違和感を感じたら、早めに専門の整備工場で点検してもらうことをお勧めします。

構造と特徴

扇形に似た部品、セクターシャフトは、自動車の操縦性を左右する重要な役割を担っています。文字通り、扇の一部のような形をしているため、この名前が付けられました。この独特の形こそが、直線の動きを回転の動きに変えるという、セクターシャフトの重要な機能の鍵となっています。具体的には、ハンドルを回すと、その動きがボールナットという部品に伝わり、直線的な動きが生じます。この直線の動きを、セクターシャフトが受け取り、扇形に沿って回転運動に変換するのです。これにより、タイヤの向きが変わり、車が思い通りに曲がることができるようになります。

セクターシャフトには、高い強度と耐久性が求められます。ハンドル操作の度に力が加わるため、簡単には壊れない頑丈さが必要不可欠です。そのため、材料には一般的に、特殊な鋼材が選ばれています。この鋼材は、通常の鋼材よりも強度が高く、長期間の使用に耐えることができます。さらに、表面には摩擦による摩耗を防ぐための特別な処理が施されている場合もあります。これにより、セクターシャフトの寿命がさらに延び、安定した性能を維持することができます。

セクターシャフトは、ステアリングギアボックスと呼ばれる箱の中に収められています。そのため、普段は外から直接見ることはできません。しかし、ドライバーが感じる操舵感に直接影響を与えるため、自動車の操縦安定性にとって非常に重要な部品と言えるでしょう。セクターシャフトの設計や製造には、高度な技術と精密さが求められます。自動車メーカー各社は、より滑らかで正確な操舵感を実現するために、日々研究開発に取り組んでいます。より軽く、より丈夫な素材の開発や、摩擦を最小限に抑えるための新たな表面処理技術など、技術革新は常に続いています。これにより、自動車の安全性と快適性がさらに向上していくことが期待されます。

点検と整備

車を安全に走らせるためには、部品の調子を定期的に確かめることと、きちんと手入れをすることが欠かせません。操舵装置の一部である扇形歯車は、ハンドル操作をタイヤの動きに変換する重要な役割を担っています。この扇形歯車は、操舵機という箱の中に収められているため、普段私たちが目にする機会はほとんどありません。そのため、日々の点検は難しい部品と言えるでしょう。しかし、だからといって点検整備を怠ってはいけません。

操舵機から聞き慣れない音がする、あるいはハンドルを回す時の感触がいつもと違うと感じたら、すぐに整備工場で見てもらう必要があります。扇形歯車自体が壊れることは稀ですが、周りの部品、例えば玉付きナットや軸受けなどがすり減ったり傷ついたりすると、扇形歯車の動きが悪くなることがあります。また、操舵機の中の潤滑油も、劣化すると扇形歯車の動きに悪影響を与える可能性があります。

これらの不具合は、気が付かないうちに進行し、大きな故障につながる恐れがあります。例えば、ハンドル操作が重くなったり、思うように車が曲がらず危険な目に遭うかもしれません。日頃から気を付けて運転していても、部品の不具合は避けられないものです。だからこそ、定期的な点検整備は非常に大切です。整備士の熟練した目でしっかりと点検してもらうことで、不具合を早期に発見し、適切な修理や部品交換を行うことができます。そうすることで、大きな故障を未然に防ぎ、安全で快適な運転を続けることができるのです。

車の点検整備は、安全運転を支える上で必要不可欠なものです。整備工場に行くのは面倒だと思うかもしれませんが、定期的な点検整備は、自分自身と周りの人の安全を守るための大切な投資と言えるでしょう。
